Doppelstockwagen
Nachträglicher Einbau von Schleifern zum Beleuchten von H0 Doppelstock-Einzelwagen:
Die Drehgestellrahmen der Doppelstockwagen sind zum Einbau von Schleifern vorbereitet. Die dafür vorgesehenen Schleifer sind aber auf Grund der ungenügenden Funktionalität nicht mehr im Sortiment
Es besteht aber die Möglichkeit mit geringem Aufwand die im Steuerwagen verwendeten Schleifer zu montieren. Zu beachten dabei ist, dass es bei den Doppelstockwagen zwei unterschiedliche Drehgestellaufnahmen gibt. Ein Drehgestell ist 1-Punkt und ein Drehgestell ist 2-Punkt gelagert.
Der Einbau der Schleifer ist nur bei dem Drehgestell mit der 1-Punkt Lagerung möglich. Daraus wird es notwendig beide Schleifer in einem Drehgestell zu montieren und nicht wie üblich mit beiden Drehgestellen Gleisspannung abzunehmen.
| Montage der Schleifer: | ||||
| 1. Drehgestell demontieren , Radsätze entfernen. | ||||
| 2. Bolzen an der Unterseite des Drehgestellrahmen entfernen: | 3. An Stelle der Bolzen, Bohrungen von 2,5 mm Durchmesser herstellen: | 4. Zwei Schleifer (Artikel 398630) montieren: | ||
|
|
|
| ||
| 5. Radsätze montieren, Schleifer ausrichten und Litze anlöten: | ||||
| Die Litze seitlich abgehend am Schleifer anlöten. Damit wird verhindert, dasd die Litze am Unterboden schleift und ein Kurzschluss entsteht. | ||||
 |  | |||
| 6. Die Litze durch die längliche Aussparung in das Wageninnere führen. Drehgestelle montieren. hier zum Download | ||||
Schaltbare Zugzielanzeige bei H0-Doppelstock-Steuerwagen:

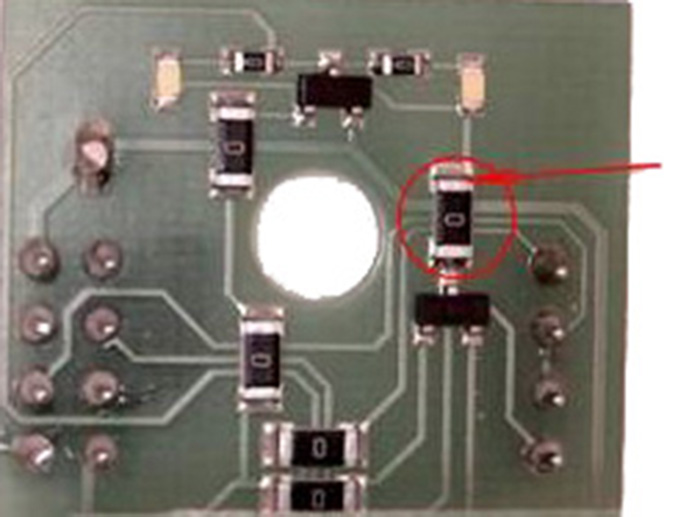

| Das Modell ist mit einer digitalen Schnittstelle für die Steuerwagenbeleuchtung nach NEM 652 ausgestattet. Diese Schnittstelle ist unmittelbar an der Rückwand des Führerstandes angebracht und wird nach Abnehmen des Wagenkastens zugänglich. Das Oberteil ist im Bereich neben den Eingangstüren auf das Unterteil aufgerastet. Die Zugzielanzeige bei den H0-Doppelstock-Steuerwagen (z. B. Art.-Nr.: 73774, 74199) ist werksseitig immer aktiv. Diese kann abgeschaltet werden, indem der Widerstand (siehe Bild, markiert mit Kreis) ausgelötet wird und an das Lötpad (siehe Bild, markiert mit Pfeil) ein Draht eines Funktionsdecoders (NEM 652) angelötet wird. Über einen solchen Funktionsdecoder kann die Zugzielanzeige dann separat geschaltet werden. |  | ||
| Drahtbrücken: Auf der Leiterplatte sind zwei Drahtbrücken angebracht, mit denen sich die Schlussleuchten, durch Ziehen der jeweiligen Drahtbrücke, einzeln abschalten lassen. |  | Belegung Schnittstelle: Die Kontaktbelegung und Zuordnung der Kabel-farben zur Belegung der Schnittstelle können Sie hier entnehmen. |  |
hier zum Download | (Abbildung zeigt Schnittstelle mit angebrachten Stift-/ Buchsenleisten (Raster 2,54 mm, Stift rund 0,5 mm) |
